Endereçamento de Rede e Testes Básicos.


1. Endereçamento IP

A comunicação entre dispositivos em uma rede depende do uso de equipamentos como switches e roteadores, bem como da adoção do protocolo TCP/IP. O endereço lógico utilizado é o IP, enquanto cada dispositivo possui também um endereço físico (MAC Address).

MAC Address: É um identificador único de 48 bits usado para identificar fisicamente dispositivos em uma rede. Ele contém:

Campo Descrição
I/G Indica se o endereço é individual (0) ou de grupo (1).
G/L Define se o endereço é global (definido pelo IEEE) ou local.
OUI Identificador único do fabricante (22 bits).
Identificador Identifica a interface de rede (24 bits).
Exemplo de placas de rede e endereço MAC

O endereço IP possui 32 bits (4 bytes), organizados em quatro blocos decimais. Para que um dispositivo acesse a rede, precisa das seguintes informações:

Exemplo: IP – 192.168.12.3 | Máscara – 255.255.255.0

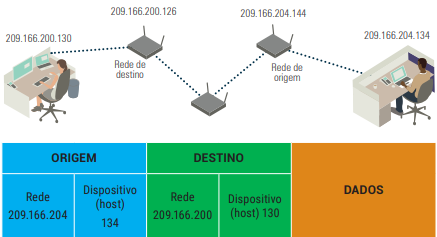

Comunicação entre dois hosts IP

1.1 Classes de endereços IP

Os endereços IP são divididos em classes (A, B, C, D e E), definidas por tamanho fixo para facilitar a distribuição. A tabela a seguir apresenta essas classes:

Classe Primeiro Octeto Máscara-padrão Nº de Redes Hosts por Rede
A 1 – 127 255.0.0.0 126 16.777.214
B 128 – 191 255.255.0.0 16.382 65.534
C 192 – 223 255.255.255.0 2.097.150 254
D 224 – 239 Multicast
E 240 – 245 Experimental

Importante: dois endereços são reservados por rede – um para o identificador da rede e outro para o broadcast.

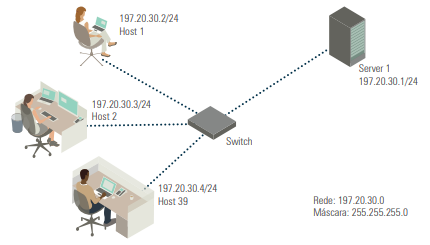

Rede Classe C com endereço IP: 197.20.30.0/24

1.2 Switch – interligando computadores

Trabalha na camada de enlace, utiliza MAC Address e possui várias portas. Um switch conecta computadores dentro de uma mesma rede. Recomenda-se não interligar switches diretamente para evitar sobrecarga de broadcast.

1.3 Roteador – interligando redes

Trabalha com endereços IP, interliga diferentes redes. Utiliza uma tabela de roteamento para encaminhar pacotes. Cada interface do roteador deve estar configurada com um IP da rede à qual está conectada.

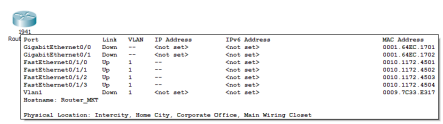

Portas de um roteador

2. Testes básicos de funcionamento de redes

2.1 Cenário 1 – rede local com computadores e switch

Usando comandos como ipconfig /all (Windows) ou ifconfig (Linux), é possível obter informações de rede:

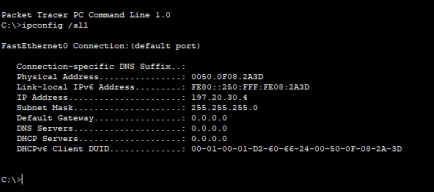

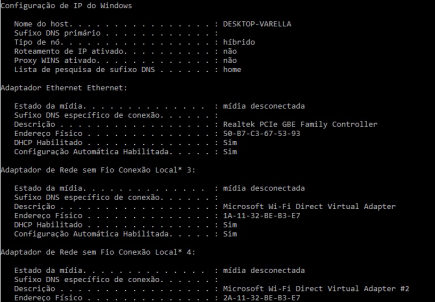

Comando ipconfig /all

O comando ping testa conectividade entre dispositivos. Envia pacotes para um IP-alvo e verifica o retorno.

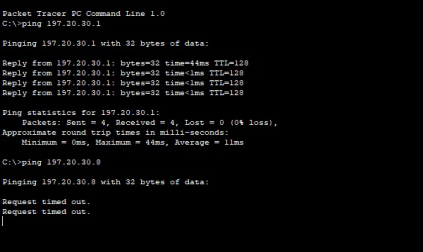

Comando ping para diferentes hosts

2.2 Cenário 2 – duas redes locais não conectadas

Sem roteador, redes diferentes não se comunicam. Exemplo: REDE 1 (197.20.30.0/24) e REDE 2 (47.0.0.0/8). Comando ping não terá sucesso entre elas.

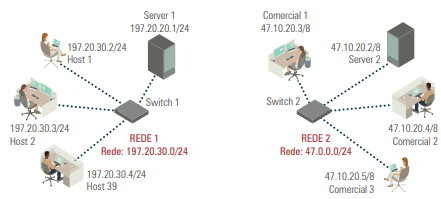

Duas redes não conectadas

Adicionando um roteador com IPs em ambas as redes, é possível permitir a comunicação entre elas.

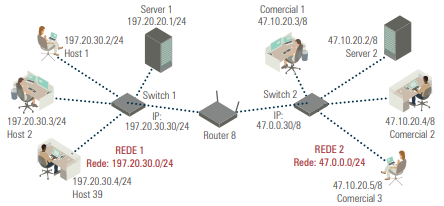

Redes conectadas com roteador

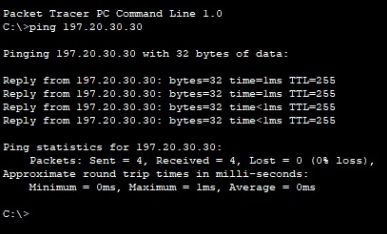

Teste de ping via roteador

Recomenda-se que veja a aula narrada na aula 8 da unidade 2.


3. Considerações finais

O capítulo explicou os conceitos de endereço físico (MAC) e lógico (IP), classes de IP, estrutura de rede e testes básicos com comandos como ipconfig e ping. O entendimento desses conceitos é essencial para configurar, testar e manter redes de computadores.
