Quiz de Conceitos da Computação II

1. Analise a tabela verdade a seguir e indique a alternativa com o circuito que a implementa.

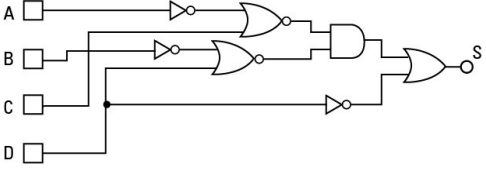

Imagem A:

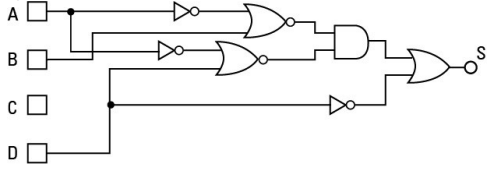

Imagem B:

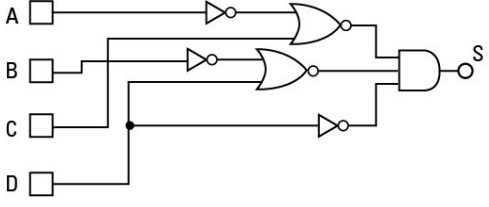

Imagem C:

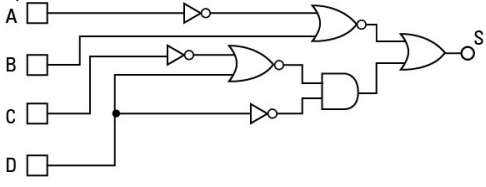

Imagem D:

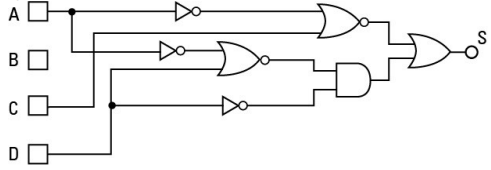

Imagem E:

Resposta Correta: Imagem C).

2. Assinale a afirmação verdadeira sobre uma Unidade Lógico Aritmética.

Resposta Correta: Não registra o valor da entrada na subida do clock.

3. O circuito que implementa a equação S = (A + B) + (C + D) · D é:

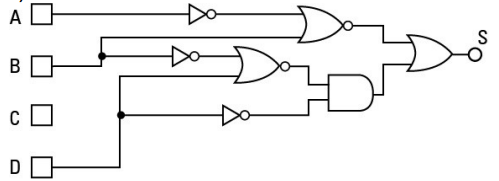

Imagem A:

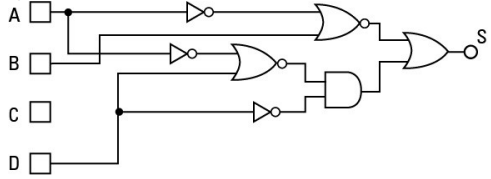

Imagem B:

Imagem C:

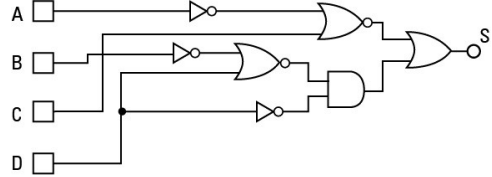

Imagem D:

Imagem E:

Resposta Correta: Imagem E).

4. Considerando a representação usando complemento de 2, qual o número mais negativo que podemos representar em um sistema operando com 8 bits?

Resposta Correta: -128.

5. Assinale a alternativa que corresponde ao valor (349)₁₆ na base 10:

Resposta Correta: (841)₁₀

6. Em uma ULA de 8 bits, se a função selecionada for de operação XOR, e os valores nas entradas forem respectivamente A = 00110001 e B = 11111111, qual será a saída?

Resposta Correta: 11001110.

7. Em um meio subtrator, se for feita a operação 0 - 1, qual o valor da saída do meio subtrator e o valor do empresta 1 desse meio subtrator?

Resposta Correta: Saída = 1, empresta 1 = 1.

8. Considerando a representação em complemento de 2, qual o maior número positivo que podemos representar num sistema operando com 8 bits?

Resposta Correta: 127.

9. Assinale a alternativa com o resultado da soma dos binários:

A = 01111001
B = 11101001

Resposta Correta: 101100010

10. Considerando que o sistema foi construído com notação em complemento de 2 e usando 8 bits, qual o resultado, em binário, da operação 32 - 64?

Resposta Correta: 1110 0000.

11. Para se fazer um somador para somar duas entradas de 8 bits, qual o maior valor que é possível ser apresentado na saída desse somador?

Resposta Correta: 510.

12. Considerando um flip-flop JK com clock sensível na subida, assinale a alternativa correta.

Resposta Correta: Se o valor de Q está em 1, e aplicamos J = 0 e K = 1, Q será modificado para 0 na transição do clock de 0 para 1.

13. Em uma ULA de 8 bits, se a função selecionada for de operação Saída igual A, e os valores nas entradas forem respectivamente A = 00110001 e B = 01101101, qual será a saída?

Resposta Correta: 00110001.

14. Analise a tabela verdade e indique a alternativa com a equação que a implementa.

Resposta Correta:

S = (A + C) · (B + D) · D

15. Se fizermos uma soma entre um número de 4 bits e um número de 8 bits, qual a quantidade mínima de bits é necessário existir na saída do somador?

Resposta Correta: 9 bits.

16. O resultado da subtração binária do valor A = 0010 por B = 0100, em um sistema que usa a notação de complemento de 2, é igual a:

Resposta Correta: 1110.

17. Em uma ULA de 8 bits, se a função selecionada for de operação AND, e os valores nas entradas forem respectivamente A = 00110001 e B = 01101101, qual será a saída?

Resposta Correta: 00100001.

18. Considerando o funcionamento de um Flip-Flop RS, podemos entender que a saída do mesmo irá assumir valores totalmente dependentes de ambas as entradas. Sendo assim, identifique a resposta correta.

Resposta Correta: Num flip-flop do tipo RS a combinação S=1 e R=1 não é permitida e o estado do flip-flop fica instável.

19. Em uma ULA de 8 bits, se a função selecionada for de operação XOR, e os valores nas entradas forem respectivamente A = 00110001 e B = 01101101, qual será a saída?

Resposta Correta: 01011100.

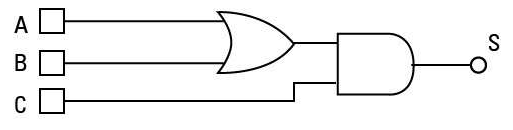

20. Qual é a expressão lógica do circuito a seguir?

Resposta Correta: S = (A + B) · C

21. A partir da universalidade das portas NAND, identifique o circuito equivalente ao circuito a seguir:

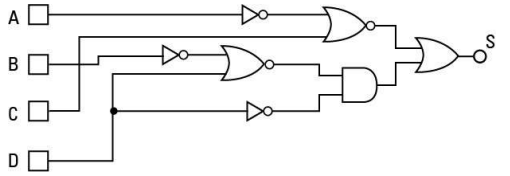

Circuito Original:

Contextualizando as respostas a seguir:

Resposta Correta: Imagem A).

22. Assinale o circuito digital equivalente ao circuito a seguir:

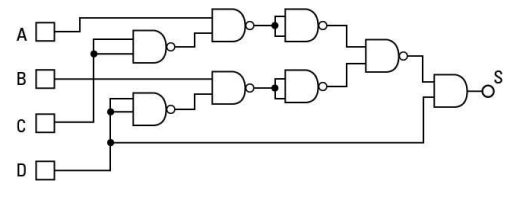

Circuito Original:

Resposta Correta: Circuito digital D).

23. Em uma ULA de 8 bits, se a função selecionada for de operação OR, e os valores nas entradas forem respectivamente A=00110001 e B=01101101, qual será a saída?

Resposta Correta: 01111101.

24. Assinale a alternativa que corresponde ao valor (349)₁₆ na base 2:

Resposta Correta: 0011 0100 1001.

25. Assinale a alternativa que corresponde ao valor (100)₁₀ na base 16:

Resposta Correta: (64)₁₆.
